UL94 V-0 阻燃等级怎么选材？
在阻燃改性材料的实际开发中，UL94 V-0 阻燃等级是绝大多数塑料外壳、家电构件、电子电器配件和新能源零部件的"准入门槛"。它由美国 UL 安全实验室制定、广泛被中国 GB/T 2408、IEC 60695 等同采用，几乎成为消费电子与新能源汽车对外壳材料阻燃性能的默认要求。然而，V-0 等级怎么测出来、V-0 与 V-2/V-1 差在哪里、如何根据基材和加工工艺选对阻燃剂，仍是很多刚接触阻燃改性的工程师绕不开的问题。本文从测试标准出发，结合环保阻燃剂的实际选型要点，给出一份可落地的实用指南。
一、UL94 V-0 等级的测试要求与判级要点

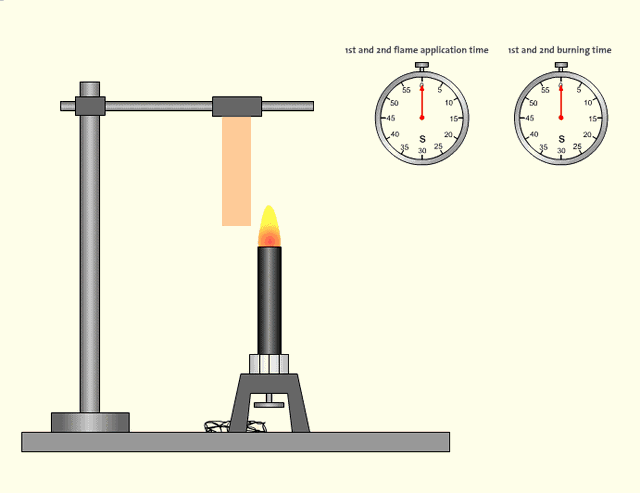

UL94 是针对塑料材料垂直燃烧性能的测试方法。在 1.5mm 厚度试样上，V-0 等级的硬性要求如下：
离火后每次有焰燃烧时间 ≤ 10 秒，10 次施加火焰（每试样 2 次）总和 ≤ 50 秒；
无焰燃烧时间 ≤ 30 秒；
不出现燃烧滴落引燃下方脱脂棉；
试样未完全烧穿夹具。
相比之下，V-1 仅允许每次有焰燃烧 ≤ 30 秒、总和 ≤ 250 秒，V-2 允许出现燃烧滴落但不引燃脱脂棉。换言之，从 V-2 到 V-0、V-1 到 V-0，挑战的不是能不能点着，而是离开火焰后的自熄速度与成壳能力。这意味着阻燃体系必须能在材料表面快速形成致密炭层，从根本上切断热氧与可燃性气体的交换。
二、为什么磷氮系环保阻燃剂是 V-0 选材的优选路径
传统的卤系阻燃剂（特别是溴系十溴二苯醚配合三氧化二锑）虽然能轻松做到 V-0，但因 RoHS、REACH 等环保法规的限制，正在被高端制造领域逐步淘汰。磷氮系环保阻燃剂通过酸源—气源—碳源的协同，在受热时同步发挥"催化成炭、释放惰性气体、稀释可燃气浓度"三重作用，是目前无卤化趋势下达到 V-0 等级的高性价比路径。
以 DFR-01 为例，它以磷、氮为阻燃元素，含酸源、气源和碳源，在 PP、PE 及玻纤增强聚烯烃体系中表现稳定：
1.5mm 试样可达 UL 94 V-0，同时通过 GWIT 750℃ 与 GWFI 960℃ 灼热丝测试；
加工过程中无水滑现象，避免流延、析出；
添加量低、密度低、力学性能影响小，便于保留基材的韧性和抗冲击；
粉体白度高、流动性好，符合 RoHS 指令，适配家电外壳、电池包上盖、连接器等对外观有要求的产品。
对于原本使用三氧化二锑协效的体系，可以搭配 DFRT-01（三氧化二锑替代品），按配方中三氧化二锑总份数替代 50–100%，既减少重金属使用，又能进一步提升氧指数和综合力学性能，实现"无锑化"与"V-0"的统一。
三、不同基材的选型思路：从 PP、PE 到玻纤增强聚烯烃
聚丙烯（PP） 是改性塑料中应用最广的基材之一。DFR-01 在均聚 PP、共聚 PP 中均适用，特别是高流动性 PP 注塑过程中，可避免水滑、析出；针对玻纤增强 PP，由于玻纤的"烛芯效应"会向燃烧面输送可燃性低分子物，建议 DFR-01 添加量提高 1.5–2 个百分点，必要时协同少量 DFRT-01 提升氧指数。
聚乙烯（PE） 多用于线缆护套、薄膜和管材。PE 易滴落是 V-0 难点，建议 DFR-01 与 DFRT-01 协同，再搭配抑烟成炭剂 DFCA-01 形成"先成壳、后抑烟"的复合阻燃层。
ABS、PS、PBT、PA、PA66 等工程塑料，建议根据树脂的熔体黏度和耐温性调整添加量，并注意：
高温尼龙（PA66、PPA）应避免选用酸源过强的阻燃体系，防止加工过程中断链、变色；
ABS、PS 易滴落且烟密度较大，可加入 DFRT-01 协同三氧化二锑替代，或与无卤阻燃剂复配；
PBT 结晶快、加工窗口窄，建议复配 DFR-01 使用，将阻燃剂的分解温度与树脂的加工温度对齐。
四、选型与量产常见误区
想把 V-0 等级稳定做到大批量生产阶段，工程师常踩的坑集中在以下三点：
只看氧指数（LOI）忽略 UL94。LOI ≥ 28 并不意味着一定达到 V-0，LOI 与 UL94 等级之间并非线性关系，必须以最终测试结果为准。
配方小试成功就投产。阻燃剂在不同批次基材中的分散差异较大，建议每批基材都做小批量验证，特别是玻纤含量、熔指、白度有波动的批次。
忽略析出与水滑。部分阻燃体系加工窗口窄，高温挤出时容易出现粉末析出、流延不稳。DFR-01 在此方面做了界面处理，粉体表面与聚烯烃相容性好，可大大降低工艺调整成本。
在量产前，建议用 TGA（热重）确认阻燃剂的分解温度与树脂加工温度匹配，并做水平垂直燃烧验证，再进入小批量注塑或挤出。
五、V-0 之后的更高要求：灼热丝、烟密度与环保合规
做到 V-0 并不等于"达标"。家电与新能源行业近年越发看重：
灼热丝起燃温度（GWIT）和灼热丝可燃性指数（GWFI）：电池包上盖、连接器等常用 GWIT 750℃ 与 GWFI 960℃ 指标，DFR-01 已通过相关测试；
低烟、低毒：地铁、高铁、隧道、储能电站等场景越来越要求烟密度（Ds, max）和毒性指数，环保阻燃剂必须同时满足成炭、抑烟、无腐蚀；
RoHS 与 REACH 合规：禁用铅、汞、镉、六价铬、多溴联苯、多溴二苯醚等物质，DFR-01、DFRT-01 均已通过相关检测，建议入厂时随批次索取合规报告。
从测试标准到配方落地，UL94 V-0 是一个综合性结果，背后是阻燃剂体系、加工工艺、基材纯度的协同。江西砥石矿纤技术有限公司针对家电、电子电器、汽车零部件、新能源电池包等场景，推出了 DFR-01、DFRT-01 等成熟环保阻燃方案，可提供从产品选型、配方优化到量产工艺的一站式技术服务，帮助改性企业稳定达到 V-0 等级。
如您有阻燃选型或配方验证需求，欢迎访问 www.dstoneminerals.cn 或拨打服务热线 400-072-0708。
